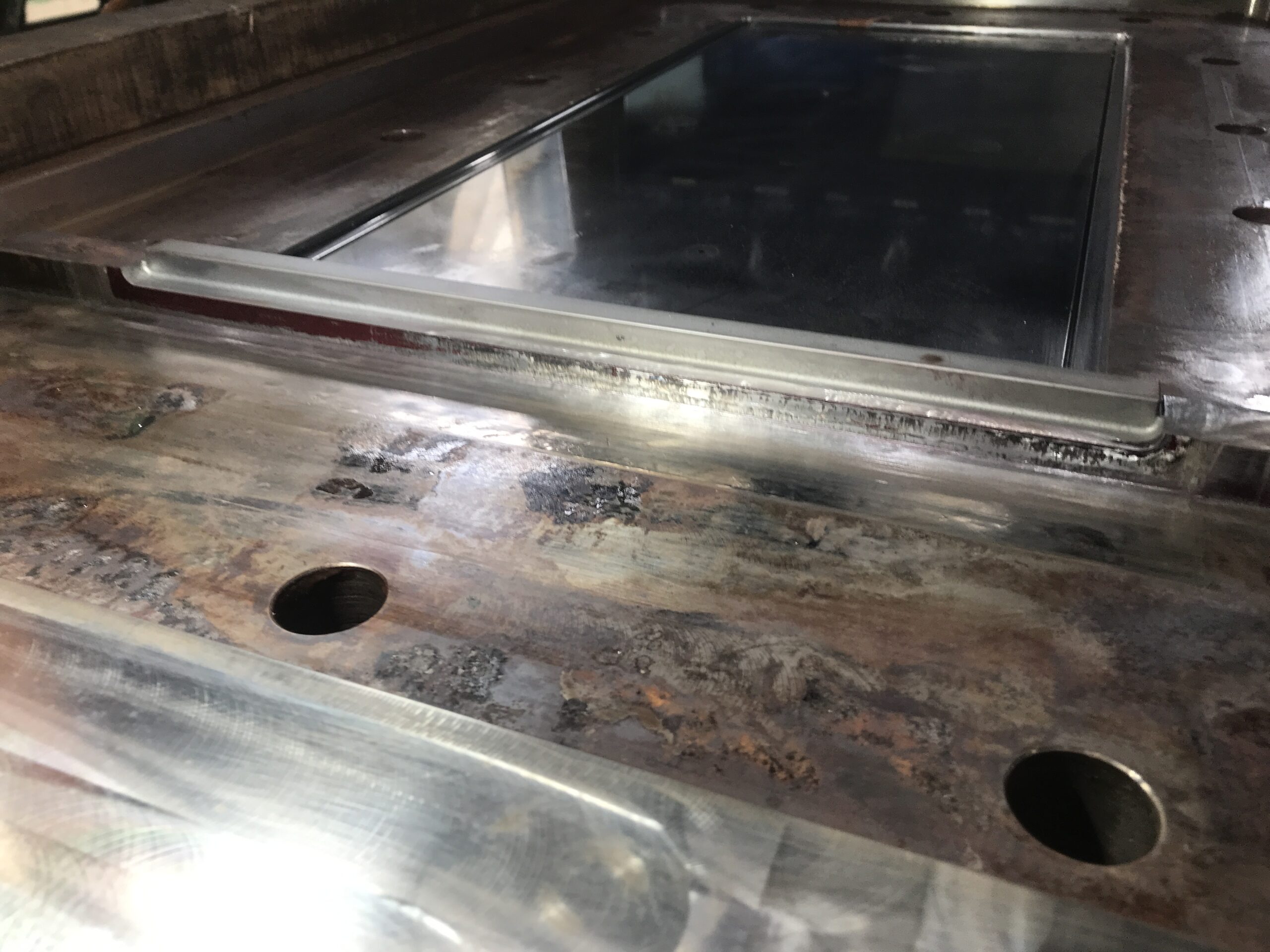

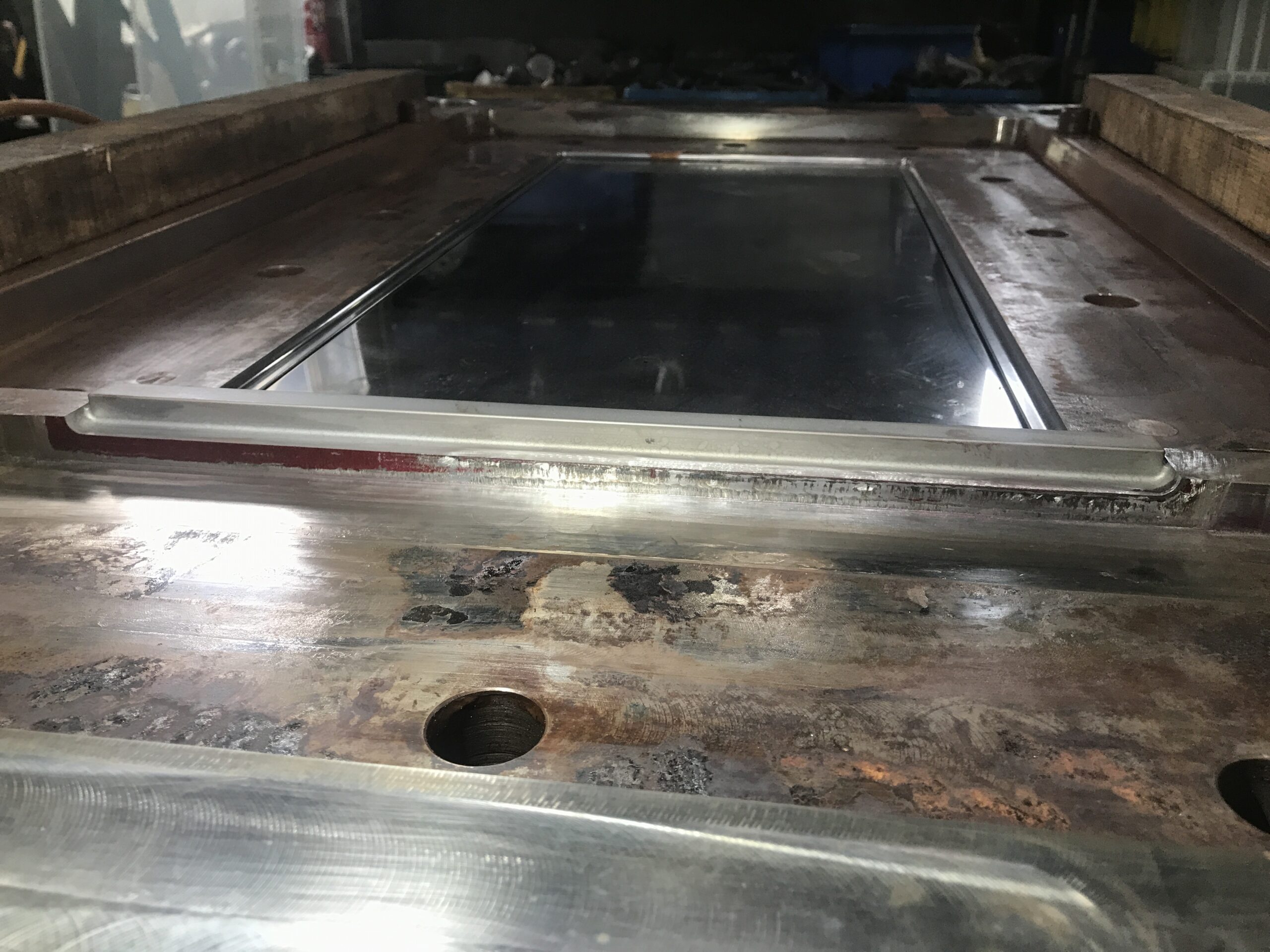

お客様から「成形品にバリが発生している」とのご相談をいただきました。金型の状態を確認したところ、固定型板部分のPL面に「潰れ」が発生しており、プラスチック金型メンテセンター.COM に修理のご依頼をいただきました。

本事例は、固定型板のPL面が物理的に潰れてしまったことで、型締め時に金型同士が完全に密着せず、その隙間から樹脂が漏れ出してバリが発生している状態でした。このような物理的な凹みは磨き作業だけでは修正できないため、溶接を用いて肉盛りを行い、元の形状へ戻す必要がありました。

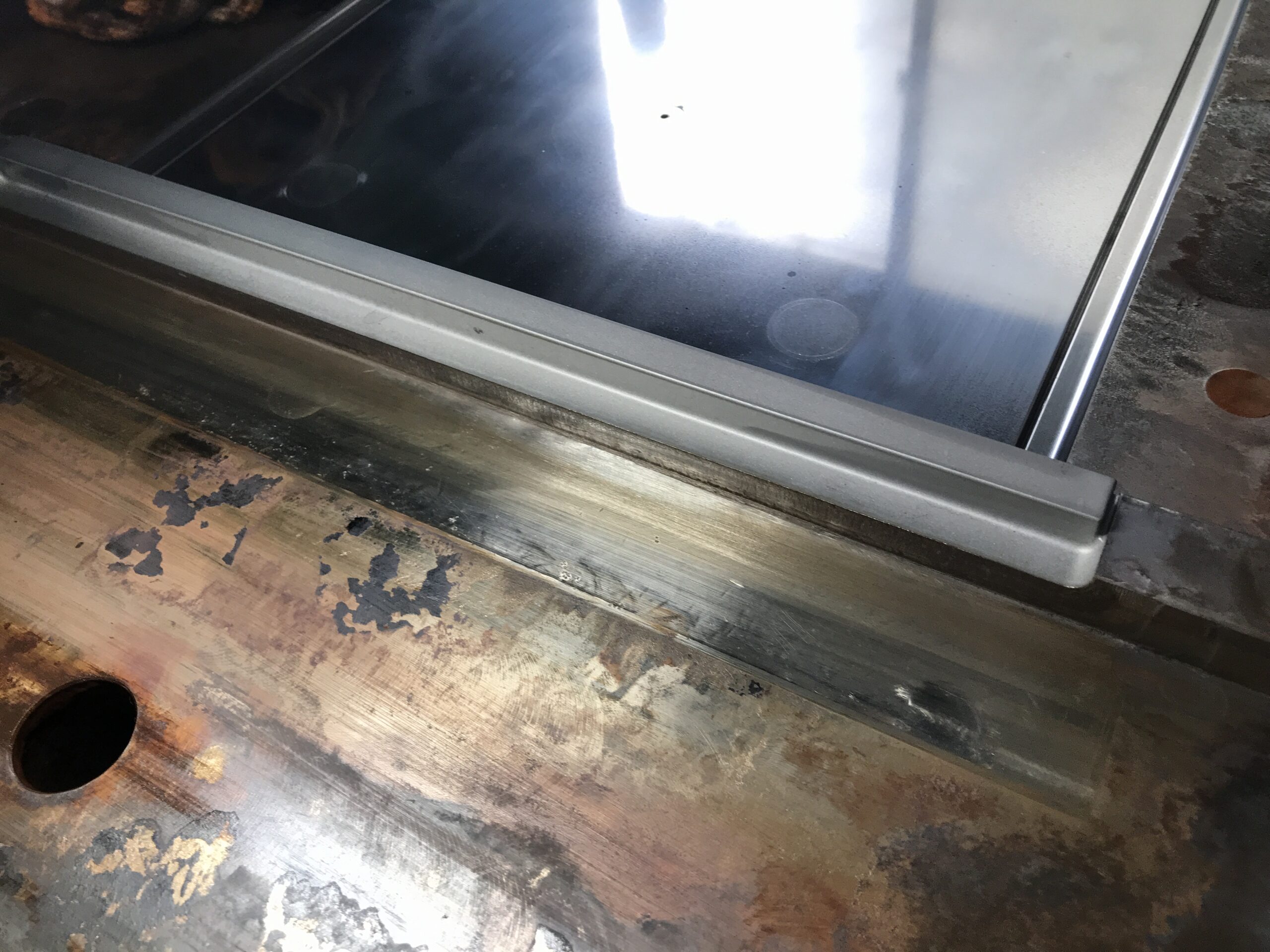

修理作業では、潰れた箇所に対して的確な溶接処理を行い、失われた寸法を再生しました。その後、元の形状に合わせて慎重に復元作業を行うことで、PL面の密着性を完全に取り戻しました。その結果、バリの発生要因が解消され、お客様へ無事に納品することができました。

金型メンテナンスやオーバーホールを実施していない場合、異物の挟み込みや金属疲労によって同様の問題が発生しやすくなります。そのため、定期的なメンテナンスやオーバーホールを推奨しております。
