コイルスプリングのへたり確認
概要

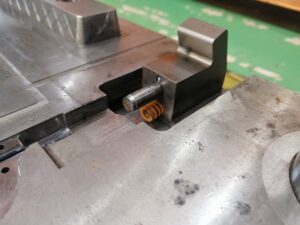

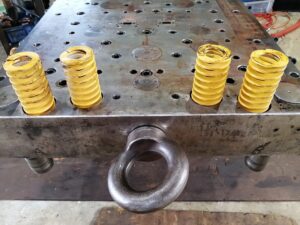

金型のスライドコアの戻り、エジェクタープレートの戻りの補助的な役目をしてるのがコイルスプリングです。このコイルスプリングは、何度も金型を使用することでへたりが生じてしまうため、定期的に交換する必要があります。
注意すべきトラブルとその前兆
- 異音の発生
- エジェクタープレートなどの、スプリングで作動してる部品の戻りが悪くなる
金型を長い期間使用していると、コイルスプリングがへたってしまう可能性があります。コイルスプリングのへたってくると、金型の動作時に異音が発生したり、スプリングで作動している部分の戻りが悪くなってくるため、そういったことに覚えのある方は、コイルスプリングを交換しましょう。
トラブルが与える影響
エジェクタープレートが戻らず、飛び出したままのエジェクターピンと製品面が干渉
連続成型が妨げられる
へたったコイルスプリングをそのままに金型を使用していると、エジェクタープレートが戻らず飛び出したままのエジェクターピンと製品面が干渉したり、スプリングで作動する部品の戻りが悪いことによって連続成型が妨げられる、などといった問題が発生します。
トラブルの対処法
- 金型のオーバーホールを行う
- へたりが生じたコイルスプリングの交換
コイルスプリングがへたってきていたり、その前兆が見られる場合は、金型をオーバーホールして分解し、へたりが生じたコイルスプリングを交換する必要があります。異音が発生したり、エジェクタープレートの戻りが悪い場合は、コイルスプリング以外の原因も考えられるため、いずれにしてもオーバーホールすることが最善策と言えます。
