プラスチック金型の錆取り・腐食修理：薬剤で落ちない「製品面のピンホール・シボ」をレーザー溶接で肉盛り復元する方法
「防錆剤を塗って保管していたのに、結露のせいで金型がサビてしまった」「樹脂ガスによる腐食（ガス腐食）のせいでキャビティ面にピンホールが発生し、成形品に突起や離型擦れが出る」——射出成形の生産現場を預かる設計者や保全担当者から、弊社にはこうした相談が数多く寄せられます。
軽微な浮きサビであれば、市販のサビ取り剤（ケミカル薬品）やコンパウンドによる手作業の研磨で落とせるケースもあります。しかし、サビによって凹んでしまった肉盗みや、ガスで侵食されたデリケートなシボ面（意匠面）は、薬剤や手磨きだけでは絶対に復元できません。強引に磨けばフラットな面が痩せて寸法公差から外れ、金型寿命を縮める結果を招くだけです。
本コラムでは、年間100型以上、燕三条の自社工場から累計5,000型を超えるプラスチック成形金型の設計・製作・メンテナンスを手がけてきた「プラスチック金型メンテセンター.COM（三愛テクノロジー）」が、単なる錆落とし液では解決できない「金型のサビ・腐食」に対する根本的な修理・対策方法を技術者目線で解説します。
1. 精密プラスチック成形金型における「錆・腐食」の本質と定義
腐食とは、金属などが水分やガスと反応して錆へと変化していく「酸化反応現象（プロセス）」そのものを指します。錆（サビ）とは、その腐食作用によって金属表面が変質し、目に見える形で生じた「物質」のことです。
プラスチック成形現場では、サビを「防錆スプレーやウエスでの拭き取りで一時的にしのぐもの」として扱うケースが少なくありません。しかし弊社の経験では、サビや腐食が発生した段階でどこまで適切な「根本修理（肉盛り・再加工）」を行うかが、その後の量産品質と金型寿命を根本から左右します。サビ取りは単なる清掃対応ではなく、将来の安定量産（不良率低減・サイクル短縮）を見据えた重要な保全工程です。
2. ケミカル錆取り（薬剤）とレーザー溶接修理（プロの補修）の違い
サビの進行度によって、現場が取るべき対応はまったく異なります。この違いを正確に把握しておくことが、手遅れになる前の適切なメンテナンス判断（オーバーホール時期の決定）につながります。
| 比較軸 | ケミカル錆取り剤（現場対応） | レーザー溶接修理（弊社対応） |
|---|---|---|
| 主な目的 | 表面に浮き出た初期サビ・汚れの拭き取り除去 | サビ・腐食による物理的凹みの復元・正確な寸法修正 |
| 対象となる状態 | 拭き取れば落ちる軽微な赤サビ・薄いガスヤニ | サビが進行したクレーター、ガス腐食による製品面ピンホール |
| 優先事項 | 現場での迅速な応急処置、生産の一時再開 | 元の寸法・形状への正確な復元、金型の長寿命化・延命 |
| 求められる技術 | 日常的な清掃手順の遵守、防錆剤の適切な選定 | 超精密溶接（肉盛り）、工作機械等による形状復元加工 |
初期段階であればサビ取り剤での対応も有効ですが、すでに金属自体が侵食されてクレーター状の凹み（肉盗み）ができている場合、磨けば磨くほど周囲の寸法が狂います。特に、PXA30やNAK55、SKD61等の焼入れ材でできた、公差が厳しい日用品・医療機器・自動車用部品などのプラスチック金型は、試作・量産を問わず高度な溶接修理（肉盛り補正）が必要です。
3. 金型がサビる・腐食する2大原因と製品への影響
弊社がこれまで対応してきた実績の中で、金型のサビ・腐食を引き起こす原因は、大きく「金型管理的な要因」と「成形材料による要因」の2つに分けられます。
原因①：温度差と湿度による「結露（水分）」
夏季の高温多湿な工場環境下や、冷却水を急激に循環させて金型を急冷する際、金型表面と外気との間に大きな温度差が生じます。これにより、金型表面に目に見えない微細な結露が発生します。この水分や、成形終了時の水抜き（除去）を忘れた冷却水の残留が、鋼材の鉄成分と反応して赤サビを引き起こす最大の原因です。また、夏場に素手で製品部に触れることも、塩分や水分の付着からサビを呼ぶ一因になります。
原因②：溶融樹脂から発生する揮発成分による「ガス腐食」
コスト削減や環境対応のために導入が増えている再生材（リサイクルプラスチック）や、難燃剤などの化学物質が添加された樹脂を使用すると、成形時に高温で溶融された樹脂から大量の揮発ガスが発生します。このガスが型内に付着すると、茶色い「ガスヤニ」として製品面に蓄積するだけでなく、金属表面を化学的に削り落としていく「ガス腐食」を引き起こします。
＞＞よくある質問：ガス腐食とガスヤニの違いはなんですか？はこちら
4. なぜサビの「手磨き」を続けると金型寿命が縮むのか？
サビや腐食によって生じたピンホールをコンパウンドで強引に手磨きすると、製品部のエッジが丸くなる「角ダレ」を引き起こし、「バリ」や「寸法不良」などの成形不良をかえって悪化させます。弊社に「サビを落として量産を再開したら、今度は製品にバリが出るようになった」と相談いただく案件を振り返ると、現場での過度な手磨きによってPL（パーティングライン）面や入れ子の合わせ面が痩せているケースが少なくありません。
磨くほど寸法が痩せ、PL面の樹脂漏れ（バリ）の原因に
サビの凹みを消そうとフラットな合わせ面を削ってしまうと、型締め時に合わせ面にコンマ数ミリの隙間が生まれます。この隙間に高圧の溶融樹脂が流れ込むことで、製品外周に深刻なバリが発生します。バリが型開きや製品の突き出しを阻害すると、成形サイクルタイムが悪化する負のスパイラルに陥ります。
メッキ層のクレーター化と成形不良（シボ消失・離型不良）の悪循環
ガス腐食が進行すると、キャビティ表面（製品部）や元々施されていたメッキ面にクレーター状の凹みやピンホール（虫死穴）が多発します。これを放置してコンパウンドで磨き続けると、意匠面（シボ面）の細かな角が落ち、成形品の外観に光沢ムラや変色が生じます。さらに、微細なピンホールに樹脂が食い込むことで離型性が著しく悪化し、製品を無理に突き出す際の「擦れ傷（離型擦れ）」が多発して生産ラインを止めざるを得なくなります。
＞＞よくある質問：メッキをした箇所が錆によってクレーターのようになってしまったのですが、対処法はありますか？はこちら
5. 三愛テクノロジーが実現する, サビ修理・長寿命化の作り込みポイント
サビ・腐食トラブルを根本解決するには、高精度な精密肉盛り溶接・水管清鎖・長寿命化を見据えた最適な表面処理の3つを体系的に行うことが重要です。弊社が他社製・海外製（中国・アメリカ製など）・廃業メーカーの図面のない金型のサビ修理をお引き受けする際に行っている、3つの高度な作り込みアプローチをご紹介します。
① レーザー溶接・マイクロTIG溶接による精密肉盛り補正
サビやガス腐食で凹んでしまった製品面・ピンホール、あるいは痩せてしまったPL面に対し、弊社ではテラスレーザー社製のYAGレーザー溶接機「YW-150」や、熱変形・ヒケを極限まで抑える「マイクロTIG溶接（型内低温溶接）」を駆使してピンポイントで肉盛り補修を行います。マイクロTIG溶接では通常の2mm溶接棒だけでなく、0.1mm〜2mmの極細ワイヤーも使用するため、熱影響を最小限に抑えながら、焼入れ材（SKD61等）やアルミ・銅合金への精密肉盛りに対応できます。
【クレーター状にサビたメッキ面の復元プロセス】
- 表面の被膜が硬くそのままでは刃物が立たないため、専門の鍍金会社と連携して「メッキ剥離作業」を実施
- サビの凹み（クレーター部）にYAGレーザーで的確に肉盛り溶接
- 熟練工による超精密ミガキで元の製品形状・フラット面を創出
- 「再メッキ加工」を施し、平面度が必要な「寸法変化一切NG」の厳しい要求に対応
＞＞よくある質問：SKD61等の焼入れ材でできた射出成形金型の肉盛り補正は可能ですか？はこちら
② ウォーターリーマーを用いた「水管防錆清掃」による冷却効率の改善
サビは金型表面だけでなく、見えない「冷却水管（温調穴）の内部」でも確実に進行しています。水管内にサビや不純物が堆積してスケールになると、冷却水の通り道が狭まり冷却効率が著しく悪化します。冷却効果が落ちると金型温度が上昇し、成形ショットサイクルが延びるだけでなく、製品の反り・変形、さらには金型全体の熱籠もりによる膨張が摺動部の「かじり・ロック」を招き、ライン停止につながります。
弊社では専用のウォーターリーマー（金型温調配管用除錆機）を使用することで、金型を全分解せずに内部の頑固なサビ・不純物を強力に溶解・除去します。不純物除去と同時に水管内部へ「防錆被膜」を形成するため、次回稼働時からの防錆持続性も大幅に向上します。なお、完全に閉塞してしまった水管には、工作機械によるドリル再加工（再削孔）でルートを完全に再構築します。
＞＞よくある質問：ウォーターリーマーで温調穴の水管清掃は出来ますか？はこちら
③ 耐食性を劇的に向上させる表面処理（メッキ・イエプコ処理）の技術提案
サビを落として形状を復元した後は、再発を防ぐ表面仕上げが重要です。成形する樹脂の特性や使用環境に応じ、ステンレス鋼への鋼材変更、硬質クロムメッキ（湿式）やPVDコーティング（乾式）による保護膜の選定、あるいは先進の表面改質「イエプコ処理」など、長寿命化に向けた提案を行っています。
スイスIEPCO社の技術である「イエプコ処理」は、20μm程度の微細な処理剤を2工程に分けて圧縮吹き付けする特殊マイクロブラスト処理です。1工程目の「クリーニング工程」で放電白層や加工変質層・微細なバリを除去し、2工程目の「ピーニング工程」で表面の微細な孔（マイクロポーロシティ）を閉塞・平滑化します。離型性が大幅に向上してガスヤニの固着そのものを防げるうえ、一般的なコーティングのように「修理・メンテのたびに被膜を剥離する手間がかからない」という、量産現場にとって合理的なメリットをもたらします。現在はメーカー様への依頼対応を行っていますが、ご要望が多いため今後の自社設備導入も予定しています。
＞＞よくある質問：イエプコ処理を行うとどのような効果がありますか？はこちら
6. サビ修理・オーバーホールによる課題解決事例
事例①：収納ケース本体枠金型におけるオーバーホール＆バリ修理
10年以上前に製作された金型で、長年の結露や経年劣化によりPL面にサビと摩耗が発生。製品に深刻なバリが生じており、毎ショット作業者が手作業でバリ取りを行わざるを得ず、生産性が著しく低下していました。弊社にて金型を部品単位まで全分解する「オーバーホール」を実施してサビを完全洗浄。サビによる肉痩せ・損傷が生じていたPL面にYAGレーザー溶接による精密肉盛り補正を行い、工作機械と手仕上げで形状を復元。バリを完全に解消し、現場の手直し工数をゼロにした事例です。

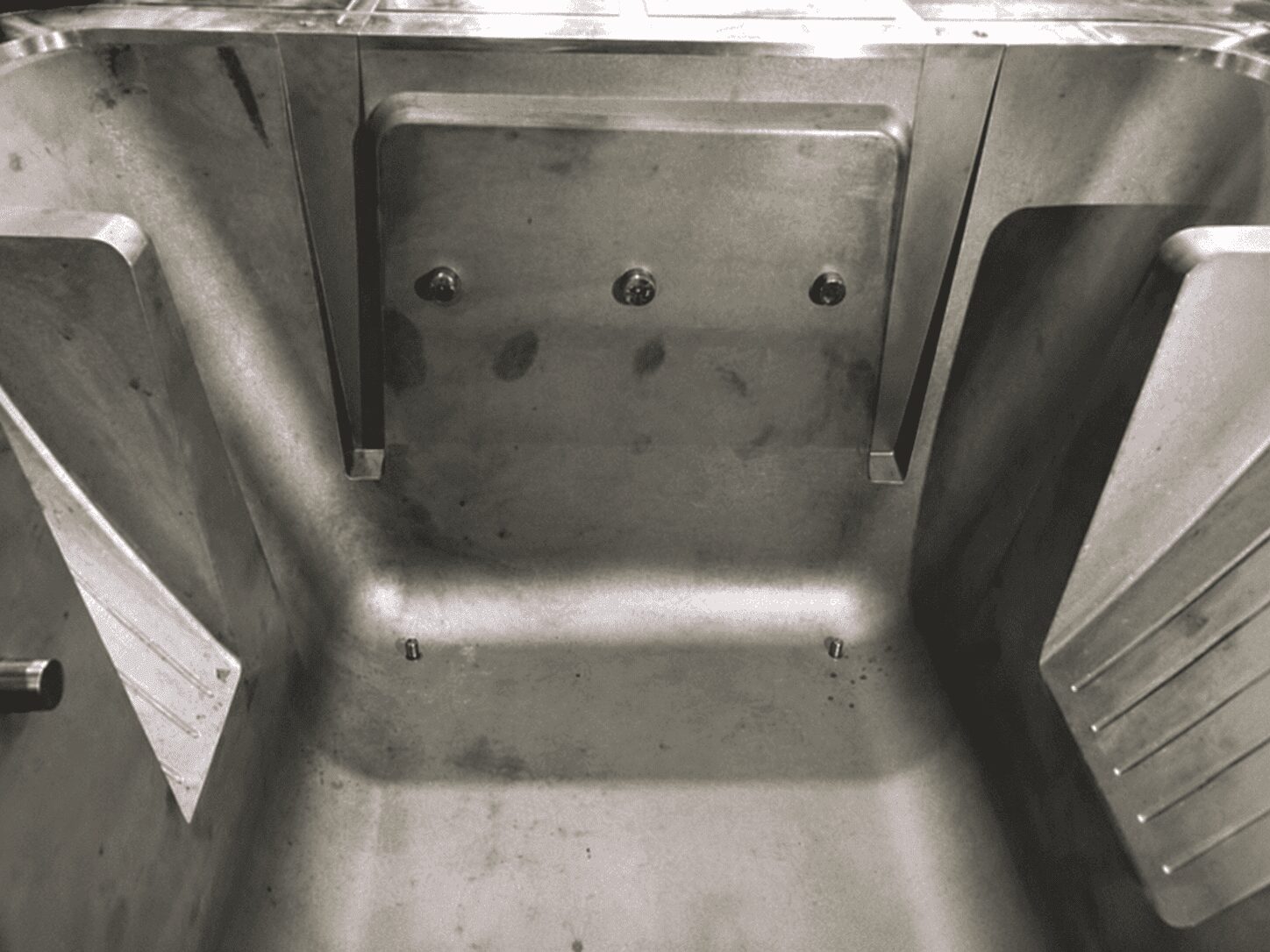

事例②：海外（中国）から移管されたスピーカー部品用金型のサビ清掃・オーバーホール
お客様が中国の協力工場から国内工場へ移管された金型ですが、輸送時の潮風や長期保管時の防錆管理不足により、キャビティ面（製品部）からコア側の可動・摺動部まで赤サビが発生していました。国内量産ラインでの立ち上げ直後の突発トラブル（かじりや外観不良）を未然に防ぐため、立ち上げ前に一度完全にリフレッシュしたいとのご依頼でした。弊社にて全パーツをバラしてサビ・ガスヤニの特殊洗浄を行い、摩耗部品の診断・交換と適切なグリスアップを施して再組立。さらに、変色とサビが進行していたシボ面をミガキで一度剥離させ、提携するエッチングメーカーにて再シボ加工を施して納品しました。
7. サビ・腐食トラブルの解決なら、プラスチック金型メンテセンター.COMにお任せください
新潟の本社工場（金属加工の町”燕三条”エリア）を拠点に、全国の量産現場の緊急トラブルまで幅広く対応している弊社は、サビや腐食で老朽化した金型を蘇らせる体制を整えています。
三愛テクノロジーの3つの強み
- 【一貫対応】設計製作から分解修理・オーバーホールまで自社完結
新規金型の設計・製作（年間100型以上、累計5,000型超の実績）はもちろん、他社製・海外製・メーカー廃業で「図面がない金型」でも、接触・非接触の3次元測定器による3Dスキャン（リバースエンジニアリング）を用いて、サビた入れ子や部品を正確に復元・新調交換します。簡単なキズ補修であれば、最短即日での見積もり・施工にも対応しています。 - 【提案力】「直す」だけでなく「サビない金型」にする構造改良提案
目の前のサビを落とすだけでなく、樹脂特性や工場環境を分析し、「なぜここにガス腐食や結露が集中するのか」を究明します。ガス逃げ溝（ベント）の追加加工や、古い金型の「割れやすい底淵部分への増肉提案」など、再発を防ぐ「改良保全・構造変更」を提案できることが大きな強みです。 - 【品質保証】最大850t成形機によるテストショットと徹底検証
修理・メンテナンスを行った金型は、自社内の最大850t成形機でテストショット（試作・トライ）を実施します。量産時の圧力・温度環境を再現し、トライ品の寸法管理と外観検査をクリアした上で、修理報告書を添えてお客様へ納品します。
まずは技術相談からお気軽にどうぞ
「サビを磨きすぎて寸法が狂ってしまった」「メーカーが廃業して対応してもらえない老朽化金型を根こそぎリフレッシュしてほしい」——そんな段階でのご相談を歓迎しています。経験豊富な技術者が直接お話を伺い、納期・ご予算に応じた最適なサビ修理・メンテナンスプランをご提示いたします。
弊社はプラスチック金型を主軸としながらも、燕三条の強固なものづくりネットワークを活かし、ゴム金型・ブロー金型・ダイカスト金型・プレス金型など、あらゆる金型の修理・メンテナンスにも対応しています。お気軽にお問い合わせフォームまたはお電話にてご連絡ください。
＞＞よくある質問：既存の射出成形金型メーカーが廃業してしまったのですが、その金型の修理メンテナンスはお願いできますか？はこちら
