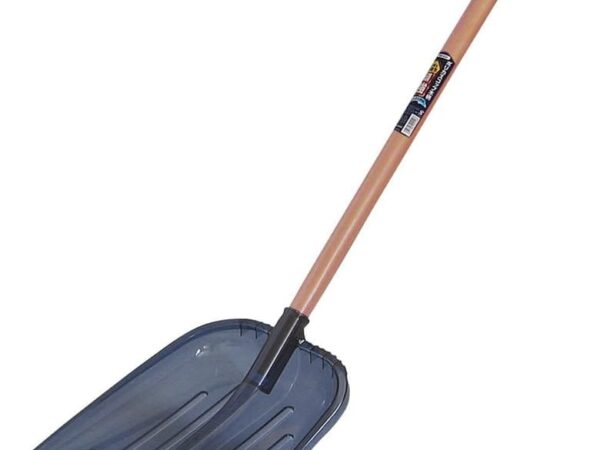

着脱式スコップ
| 内容 | 設計・製作 |
|---|---|
| 業界 | 日用品 |
| サイズ | 製品：720×800×620 金型：454×340×113 |
こちらは日用品業界で使用される、着脱式スコップ金型の設計・製作事例です。
依頼背景としては、PE用・PC用それぞれの金型をお持ちの中で、共通部品を取り付ける際の嵌合調整に苦慮されているとのことでご相談をいただきました。
プラスチック金型メンテセンター.COMでは、柄の取付部が厚肉樹脂に囲まれる構造のため蓄熱しやすく、これが寸法安定性を損ない、共通部品の嵌合精度に影響を及ぼしていることを特定いたしました。
そこで、金型の一部に熱伝導率の高い銅合金を配置し、冷却性能を向上させる設計をご提案いたしました。
その結果、成形時の蓄熱による寸法変化が抑制され、PE用・PC用いずれの金型においても共通部品の嵌合精度が安定し、スムーズな組立作業と品質の均一化を実現いたしました。
当社は、累計5,000型の製作実績と修理・メンテナンスで磨いてきたノウハウを活かし、初期コストの削減から、図面のない状態での復元製作、
再生材に対応した安定量産設計まで、幅広いニーズにお応えします。
