プリンター内部部品用金型の図面化＆形状追加

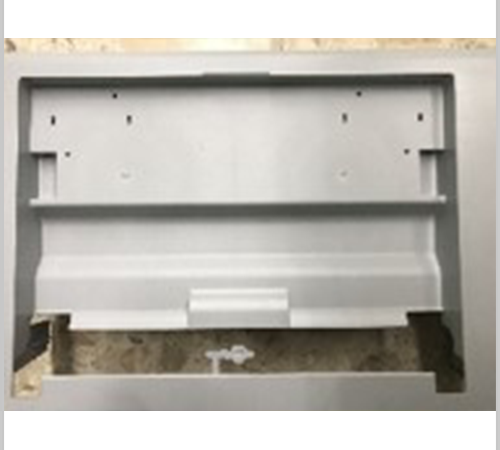

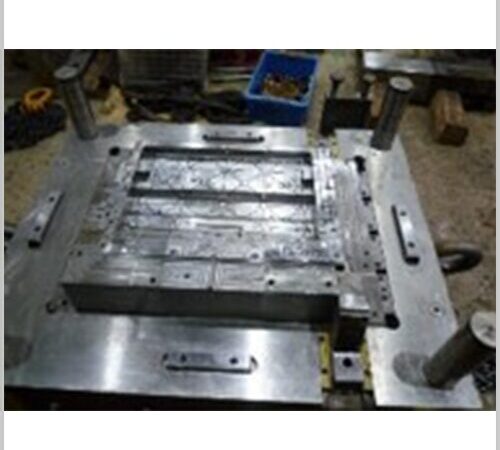

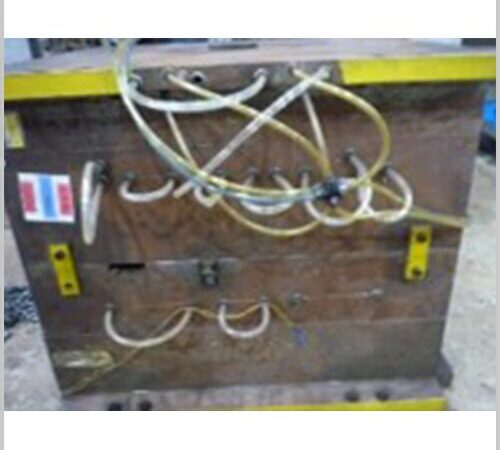

こちらは、プリンター外装品の射出成型金型です。以前中国で製作をした金型の形状追加等の依頼でした。かなり前に金型を製作されたとのことで、図面やデーターがない状態での作業となりました。
まずマシニングセンター、放電等を駆使した金型の測定から入り、測定結果から図面化にしたのち、ワイヤー、マシニング、電極、放電,ミガキ、仕上げと作業を行いました。
金型測定がポイントとなる為工期は3週間頂きました。
