収納ケース天板用金型のカジリ修理

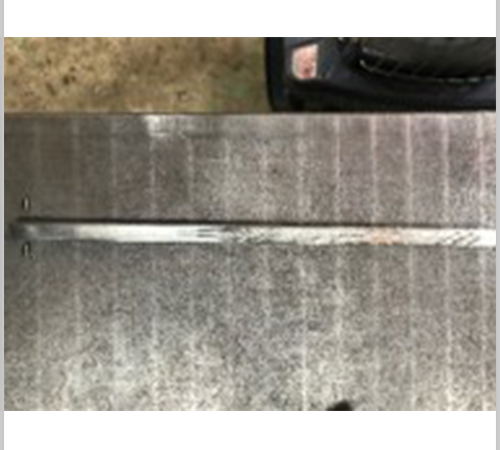

こちらは、収納ケースの天板となる射出成型金型です。量産中に傾斜ブロックがカジリ戻らなくなってしまい、固定製品部（シボ加工あり）を突いてしまい修理依頼をいただきました。

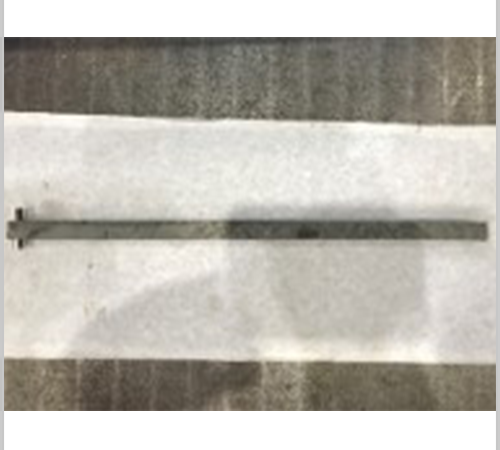

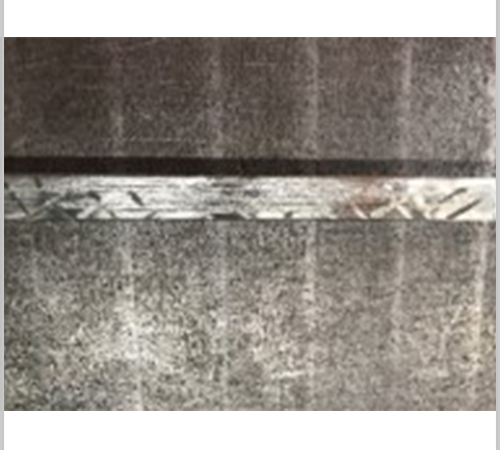

ブロックを確認した所、カジリが激しかったため、傾斜ブロックを新規製作しました。ホルダーにも負荷が掛ったために変形が見られたので、ホルダーも新規製作を行いました。固定製品のシボ面はミガキ（段差慣らし）を行った後に、協力会社様にシボ加工を行っていただいてから納品いたしました。
